จะรู้ได้ไงว่า Output เป็น PNP หรือ NPN

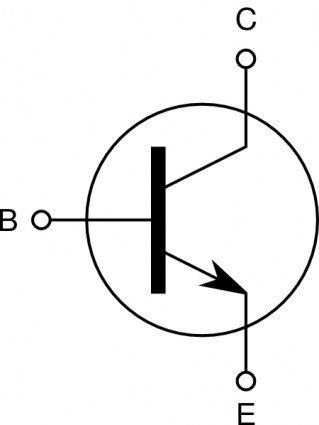

NPN

ผมเชื่อว่าหลายๆ ครั้งเวลา เราได้ Sensor มาตัวหนึ่ง แล้วเจ้านายดันให้เราเป็นคนต่อกับ Relay แต่ก็ดันไม่มีรายละเอียดที่ตัว Proximity Sensor ว่าเป็นชนิดไหน NPN หรือ PNP ทำให้งงอยู่พักหนึ่ง แต่สำหรับผมมีเทคนิคเล็กๆ น้อยๆ ในการตรวจสอบอย่างง่ายๆ เพียงแค่มี Supply 24VDC แล้วก็ Multi Meter สักตัว ซึ่งไม่เกี่ยงว่าจะเป็นแบบเข็มหรือดิจิตอล เมื่อมีของครบแล้วก็เริ่มทดสอบกันเลย…

ขั้นตอนการตรวจสอบ

• เช็คสายกันก่อนนะ ปกติแล้วสาย Proximity Sensor จะมีอยู๋ 3 สาย สีน้ำตาล ไฟบวก 12-24VDC สีน้ำเงินหรือฟ้า ขากราวด์ หรือ common สุดท้ายก็ Output ครับ สี ดำ
• เริ่มจ่ายไฟเลยครับ +24 เข้า ขาสีน้ำตาล, กราวด์เข้า ขาสีน้ำเงิน
• จากนั้นตั้งย่านวัด Multi Meter เป็น DC Volt ย่านวัด สัก 50VDC ก็พอ
• เตรียมวัดครับ ขั้วบวก สายสีแดง ต่อที่ขาสีดำของ Sensor ส่วน ข้ัวลบ สายสีดำ ต่อที่ขาสีน้ำเงินของ Sensor ครับ
• นำ Sensor ไปจับกับวัตถุครับ เพื่อให้มันทำงาน สังเกตง่ายๆ ไฟ Output จะสว่างขึ้นครับ (บางยี่ห้อไม่มีไฟแสดง เซ่งๆๆ)
• ให้สังเกตุที่ Multi Meter ครับ เวลาที่ Sensor ทำงาน ถ้าวัดได้ประมาณ 10-24VDC แสดงว่าเป็น PNP ครับ แต่ถ้าได้ 0 VDC แสดงว่าเป็น NPN ครับ

ข้อจำกัดในการทดสอบ

• Sensor ที่จะทดสอบต้องไม่เสีย 555…
• Output ต้องเป็น NO (Normally Open) เท่านั้น  จริงๆ NC (Normally Close) ก็ทดสอบได้ เพียงแค่สถานะจะกลับกัน

อย่าลืมไปลองทดสอบกันดูนะครับ…
