ตัวแปลงสัญญาณแรงดัน 0 – 10Vdc เป็นกระแส 4 – 20mA

Posted 04/12/2011

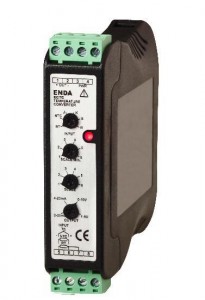

สวัสดีครับทุกท่าน สืบเนื่องจากเมื่อวานนี้ที่ ทางวิศวกร ของเราได้นำเสนอตัวแปลงสัญญาณ Signal Conditioning นั้นก็ ลูกค้าของเราหลายท่านสนใจและได้สอบถามกลับมาว่า ถ้ามิเตอร์ หรือ PLC รับสัญาณ 0 – 10VDC แต่สัญญาณที่ส่งมาจากตัวเซนเซอร์ต่างๆ เช่น Level Sensor, Distance Sensor, Position Sensor กลับเป็น 4 – 20mA จะมีตัวแปลงสัญญาณอะไรหรือไม่ที่จะแปลงสัญญาณ 4 – 20mA เป็น 0 – 10VDC หรือ mV เป็น mA ทางเราก็ไม่รีรอที่จะรีบนำเสนอตัวแปลงสัญญาณมาตรฐานอีกรุ่นหนึ่งของ ENDA เจ้าเก่าและเก๋าสุดๆ ของเรานั่นก็คือรุ่น ECSC ครับ เจ้า ECSC นี้สามารถแปลงสัญญาณได้หลากหลายครับ ครอบคลุมทุกอย่าง หรือจะเรียกได้ว่า ตัวเดียวเหมาๆ ก็ได้…555 รายละเอียดก็ตามนีครับ

Electrical Characteristics
Output	0-20/4-20mA DC (load resistance is max. 500Ω) 0-10/1-5V DC selectible from the device
Supply	For ECSC -UV; 90-250 V AC, 50/60Hz For ECSC-LV; 9-30V DC/7-24 V AC, 50/60Hz
Sensor Supply	24V DC max. 50mA, without regulation and short circuit protected
Power Consumption	Max. 7VA
A/D converter	15 bit
D/A converter	16 bit
Connection	2.5 mm2 socket terminal
EMC	EN 61326-1: 1997, A1: 1998, A2: 2001
Safety needs	EN 61010-1: 2001
Box
Dimensions	W25xH97xD97mm
Mounting Method	Rail Mountable
Weight	Approx. 150 gram (after packing)
Environmental Characteristic
Working/Storage Temperature °C	0…+50°C /-25…+70°C
Relative Humidity	%80 up to 31°C desceasing linearly, 50% at 40°C (Should not be condensation)
Protection Class	In reference to EN 60529 standarts, IP 20
Height	Max. 2000m

สุดท้ายนี้ ทางวิศวกร ของบริษัท แอมด้า เรานั้นหวังว่าตัวแปลงสัญญาณมาตรฐาน ECSC ของ ENDA นี้จะช่วยให้งานของท่านง่ายและรวดเร็วยิ่งนะครับ แต่ถ้ามีข้อสงสัยเกี่ยวกับการใช้งานก็อย่าได้เกรงใจครับ สามารถโทรมาปรึกษาเราได้ตลอดเวลาครับ
